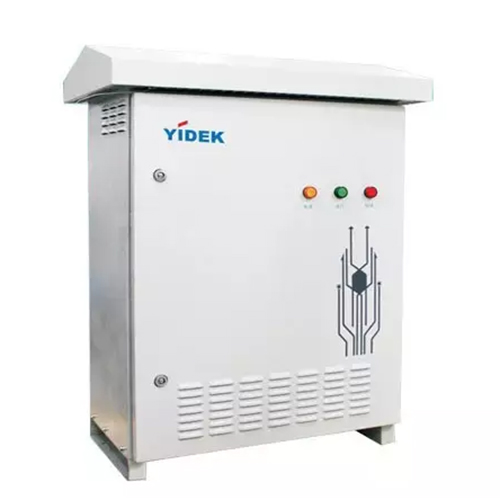

YDK-AVR低壓線路自動調壓器

YDK系列AVR（Auto Voltage Regulator）是浙江億德科技有限公司針對農網等供電半徑長、負荷變化大而造成的供電末端電壓低的現場而開發的產品。該產品可有效解決配網末端電壓低的問題，保證供電正常，投資成本低，補償速度快，效果好。

應用領域

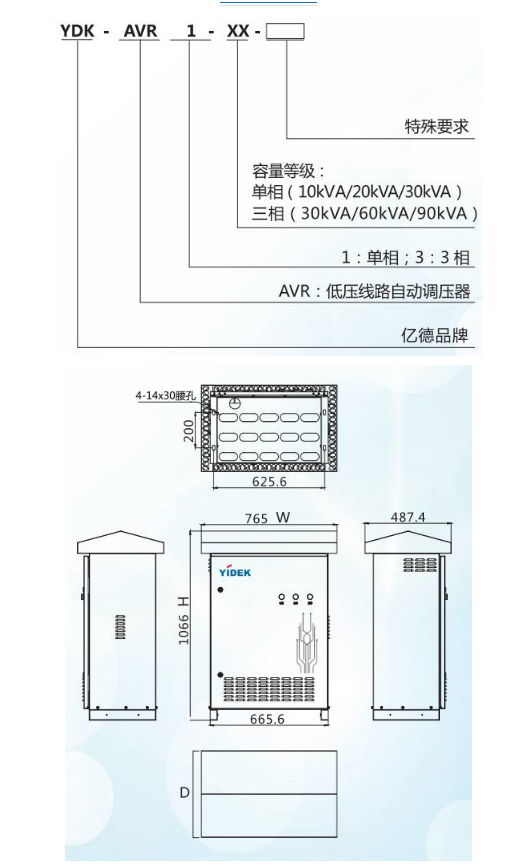

產品型號與尺寸

產品參數

輸入頻率范圍：45Hz~55Hz

供電電源相數：單相或三相

額定輸出電壓：雙相調壓，220±2%~220±50%；230±2%~230±50%可通過面板設置

電壓調節檔位：升壓8擋，降壓8擋，每擋5V

每擋切換時間：＜0.5s（切換過長不斷電，即失電時間為0）

調壓精度：5V

運行模式：自動調壓運行模式+旁路運行模式+無功補償（選配）

控制方式：跟蹤輸出電壓，動態調節補償電壓，自動運行

監控方式：自帶LCD，標配WiFi

通訊接口方式：GPRS公網無限通信（選配）

相對濕度：5%~95%，無凝露

工作溫度：-10~+40℃

LVR儲存運輸溫度：-20~+70℃

海拔高度：≤2000m

防護等級：IP33

外殼材質：戶外殼體，表面靜電噴塑處理

冷卻方式：自然冷卻+溫度自控強迫風冷

安裝方式：戶外（桿上支架安裝、掛壁支架安裝、平臺落地安裝）

過流保護

AVR自動模式時輸出電流超過過流設置點時，會自動切換到旁路狀態，小于過流點5min后切回自動狀態，此過程不會斷電

溫度保護

AVR變壓器工作時溫度超過溫度設置點時，會自動切換到旁路狀態，溫度低于閥值后切回自動狀態，此過程不會斷電

瞬時過壓保護

采用避雷器，實現雷電過電過壓和操作過電壓保護

短路保護

AVR發生短路時，會自動切到旁路，掉電300ms

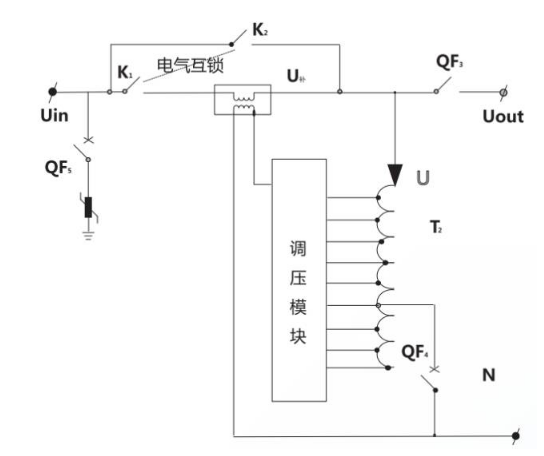

產品工作原理

YDK-AVR設備相線串接在低壓末端線路中，實時檢測設備的輸入電壓Ui（即線路抬升前電壓）與輸出電壓Uo。當輸入電壓Ui過低時，電壓補償模塊根據實際輸入電壓的數值投入相應的抬升電壓，使輸出電壓Uo滿足負載正常工作，從而給用電端合格的電壓，解決低電壓問題。

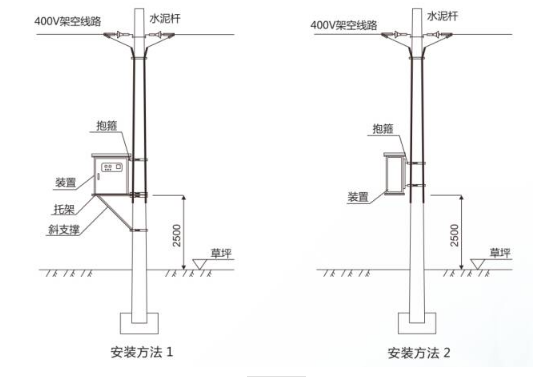

產品安裝示意

在確定YDK-AVR裝置的安裝點后，可供現場的電力施工隊選擇的施工方式有：F桿、H桿或抱桿的方式，亦可采用落地式的安裝方式。

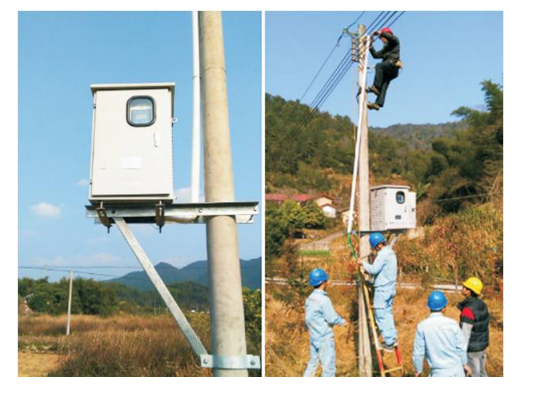

工程案例

以福建某所低電壓改造項目為例，該項目地處農村地區，因供電半徑過長造成低電壓。變壓器空載時，末端電壓超過250V；用電高峰時，末端電壓低至150V。通過安裝YDK-AVR1-10低壓線路調壓器（容量10KVA，后接15戶用戶），可以抬升末端用戶的電壓至200V以上，提高末端電壓的合格率。
