無功補償控制器（簡稱控制器）是根據國家相關技術標準、規程和用戶的實際要求、采用專用的電力參數采集芯片和32位ARM處理器設計開發的新一代低壓無功補償控制器。產品外形美觀大方，安裝使用方便。通過數碼管閑事和按鍵實現人機對話。通過485通訊與YD系列智能集成電力電容器連接。控制物理量為電壓、電流、功率因數和無功功率復合型。采用新型的無功趨勢潮流判斷算法，特別適用于功率因數變動大的場合。動作次數少，控制精度高。

產品參數

功能特點

1.通過交流采樣得到電壓、電流、功率、功率因數等數據，并計算出無功缺額。可采集各相電壓、電流2到10次諧波含量計算出總的電壓和電流的諧波畸變率。

2.動態顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電不丟失。

3.自動檢測智能電容器數量及容量等信息，并按電網無功參數斷電不丟失。

4.具有過壓、欠壓、欠流、過溫、電壓電流諧波保護，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命。

5.采用電壓、電流、功率因數，無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩。

6.在動作延時時間內多點采樣上述判據值，根據各點的值來進行無功趨勢判斷，避免了常規控制器的動作點單點采樣所造成的判斷失常，在功率因數變動大的場合，可以準確判斷所需補償?shù)臒o功功率及補償方向（投或是切）。

7.具有手動/自動切換功能。置自動時，根據電壓、負荷、功率因數和無功缺額等綜合因數控制電容器的投入或切除；置手動時，能手動操作電容器的投入或切除，便于出廠調試及快速投切電容。在手動或自動狀態下均可實現模擬投切。

8.投切原則：相同容量的電容器按動作次數投切，動作次數最少的先動作，不同容量的電容器按無功缺額動作。

使用環境

相對濕度：20%~90%

環境溫度：-25~70℃

海拔高度：≤2000m

無易燃的介質存在，無導電塵埃及腐蝕性氣體存在。

測量精度

電 壓：≤±0.5%（在80%~120%額定電壓范圍內）

電 流：≤±1.0%（在80%~120%額定電壓范圍內）

功率因數：≤±1.5%

無功功率：≤±2.0%

溫 度：≤1℃

輸出方式

通訊式控制輸出，控制本公司智能電容器

電源條件

工作電壓：220V AC

電壓偏差：±20%

額定頻率：50Hz±5%

功率消耗：＜5W

組網臺數：分布≤12臺 總臺數≤24臺

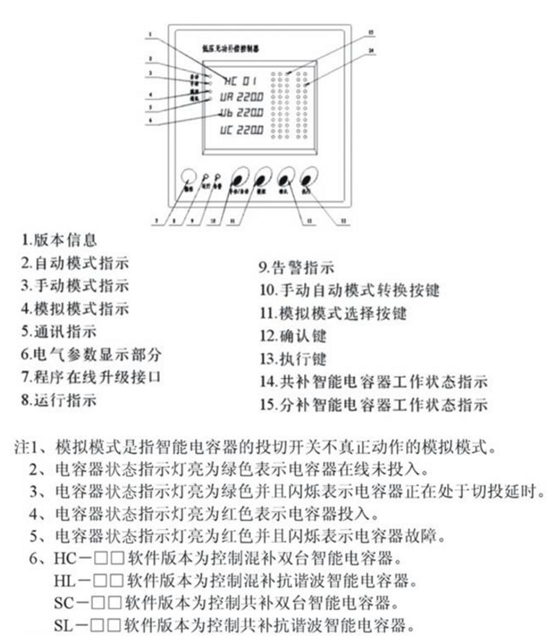

產品型號與顯示面板

產品安裝與電氣接線

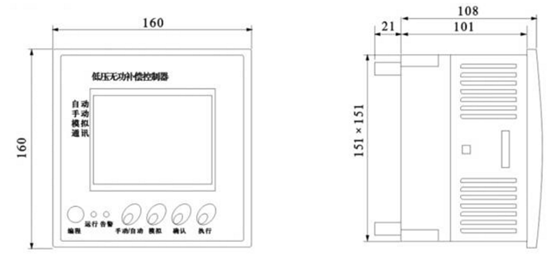

機械安裝：在屏柜上開一151X151mm的方孔，將控制器從屏前推入方孔內，把配給的緊固件插入安裝槽中，上緊螺絲即可把控制器固定在屏上。

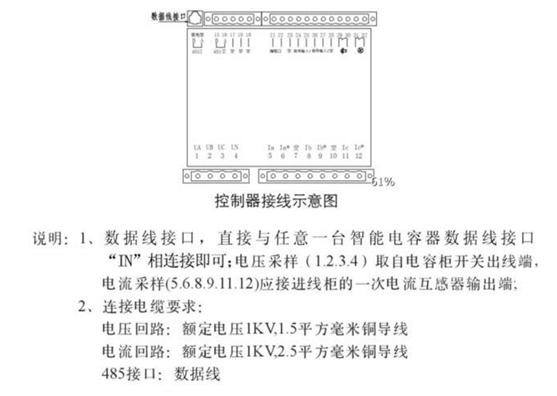

電氣接線：電氣接線按控制器殼上電氣接線原理圖及輸出端子定義準確接線。

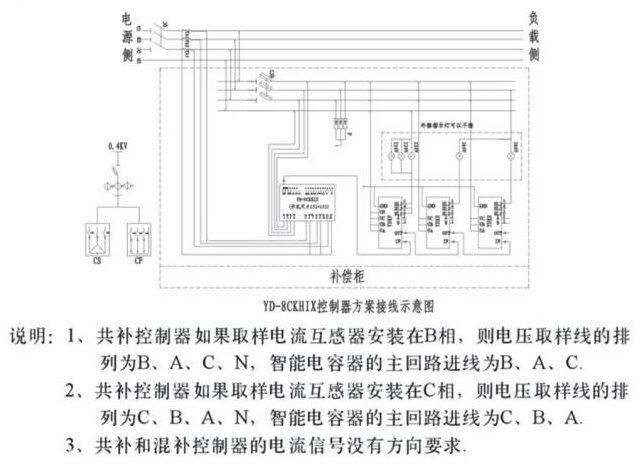

產品接線圖
