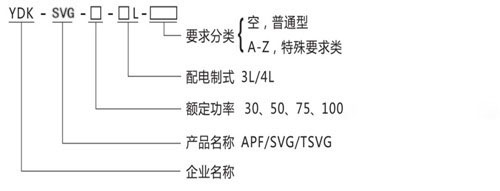

一、產品型號：

二、產品參數如下：

1.模塊規模
SVG-30kvar；SVG-50kvar；SVG-75kvar；SVG-100kvar

2.工作輸入
　　工作電壓：400V/690V（-20%~+15%）
　　工作頻率:50Hz（-10%~+10%）
　　電流互感器:100：5~1000：5
　　可并聯數量：12

3.工作功能
諧波率除率：＞97%
　　補償無功：-1~+1可調
　　補償三相不平衡：100%不平衡完全補償
　　補償諧波：2-13（額定電流的50%）

4.柜體規格
　　800*1000柜體

1000*800柜體

　　1000*1000柜體

5.通訊協議
　　通訊方式:RS232、485、Modbus協議、TCP/IP可選
　　通訊接口:RS485,網口
　　上位機軟件:有，所有參數可通過上位機設置
　　故障報警:有最多可記錄500條報警信息
　　監控：支持各模塊獨立監控/整機集中監控

6.技術指標
　　全響應時間：＜5ms
　　有功損耗：＜2.5%
　　散熱方式：智能風冷
　　噪聲：＜60dB
　　采樣/控制頻率：160kHz
　　等效開關頻率：80kHz
　　電流環截止頻率：4kHz
　　保護功能：過壓、欠壓、過熱、過流、短路等二十余種保護
　　CT安裝位置：負載側/電網側 可選

7.機械特性
　　壁掛尺寸：壁掛與模塊尺寸相同
　　顏色：細橘紋，國標7035

8.環境要求
　　工作溫度：-10℃~+45℃
　　海拔：＜5000米（1000米以上，每增加100米功率降低1%使用）
　　相對濕度：＜95% 無凝露
　　防護等級：IP20 （更高防護等級可定制）

三、應用領域

　　地鐵、機場、高速公路、醫療、海上平臺、通訊、港口、車船制造、冶金、石化、數據中心、戶外場合、光伏、商場住宅、普通廠礦等諸多行業。這些場合無功很大，或者不平衡嚴重，YDK-APF/SVG能提供的電能質量解決的方案

汽車制造

高層建筑

四、產品組合無限制

APF、SVG、TSC三種不同類型的不同規格的模塊之間可以任意搭配，實現豐富的功能。APF/SVG還可以與第三方電容器補償共同使用，例如，（150A APF）+（50A APF）+（50kvar SVG）+100kvar TSC。而且，不論第三方電容補償或無源濾波以何種形式出現，YDK-APF/SVG都能實現不發生諧振，保證整體電網系統安全可靠的運行。
